Компания INNO Instrument была основана в 2007 году в Сеуле, Корея. Команда сотрудников INNO Instrument в своих разработках опирается на потребности специалистов по монтажу и организации оптических сетей. Анализатор АФУ VIEW900 является ключевым инструментом в области телекоммуникаций, и служит для анализа состояния антенн и кабелей.



ПОРТАТИВНЫЙ АНАЛИЗАТОР КАБЕЛЕЙ И АНТЕНН



  • Частотный диапазон-5МГц~ 6 ГГц
  • Многофункциональные измерения -возвратные потери, КСВН, потери в кабеле, расстояние до неоднородности (DFT), диаграмма Смита
  • Легкий и компактный – 2,1 кг
  • Более 5,5 часов работы от аккумулятора
  • Интуитивно понятный интерфейс и управление
  • 7-ми дюймовый LCD сенсорный экран
  • Измерение мощности СВЧ сигнала





Скачать описание



Описание

Рынок беспроводной связи постоянно развивается. Поставщикам услуг необходимо обновлять устаревающее оборудование своих сетей. Анализатор кабелей и антенн помогает вводить в эксплуатацию и обслуживать уже имеющиеся элементы кабельно-антенного хозяйства средств радиосвязи. Анализатор VIEW900 позволяет определить дефекты и потери в различных типах линий передачисигнала.Надежный и бюджетный анализатор кабелей и антенн требуется для безопасного и эффективного управления сотовыми ячейками.



VIEW900 включает следующие режимы работы: измерения КСВН, Обратных потерь, Дистанция до дефекта, Потери в кабеле, Диаграмма Смита и Измерение мощности.



Ключевые особенности

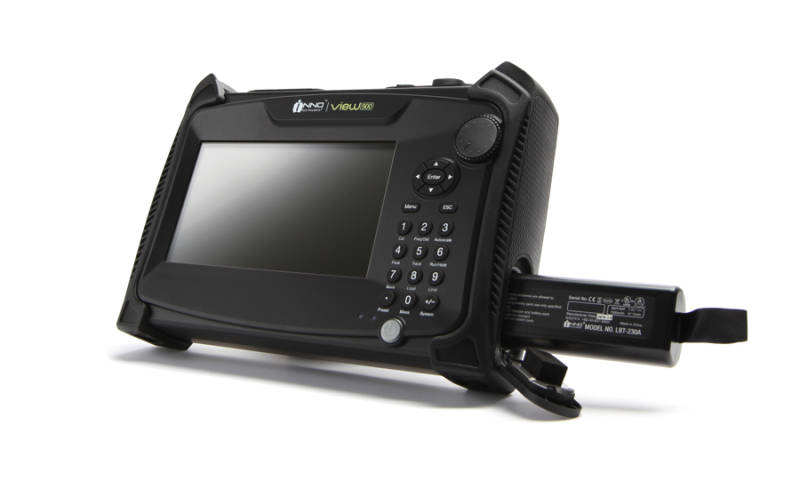

VIEW900 покрывает широкий диапазон частот от 5 МГц до 6ГГц и позволяет настроить количество точек данных до 2049. Прибор имеет интуитивно-понятный графический интерфейс и управление и яркий 7-дюймовый сенсорный LCD дисплей. Устройство весит 2.1 кг, включая съемный Li-ion аккумулятор емкостью 7800 мАч, позволяющий работать более 5.5часов.,

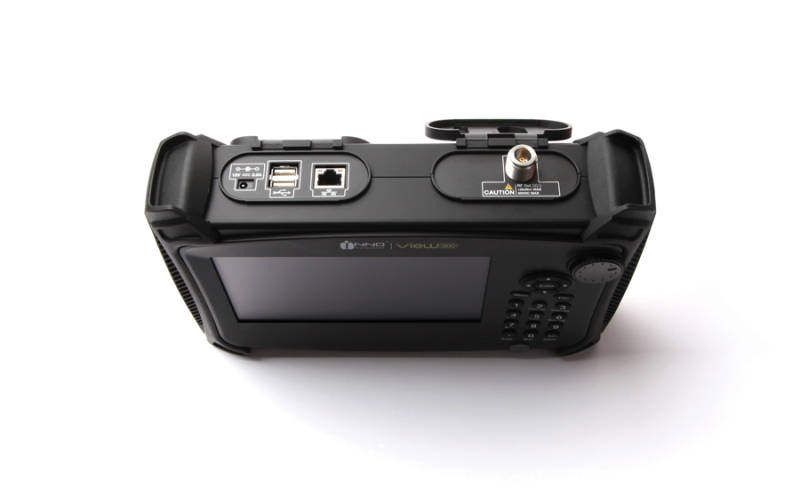

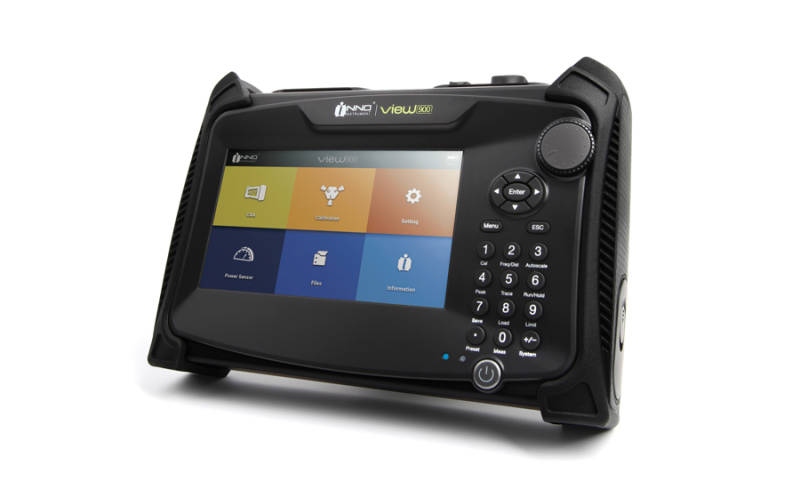

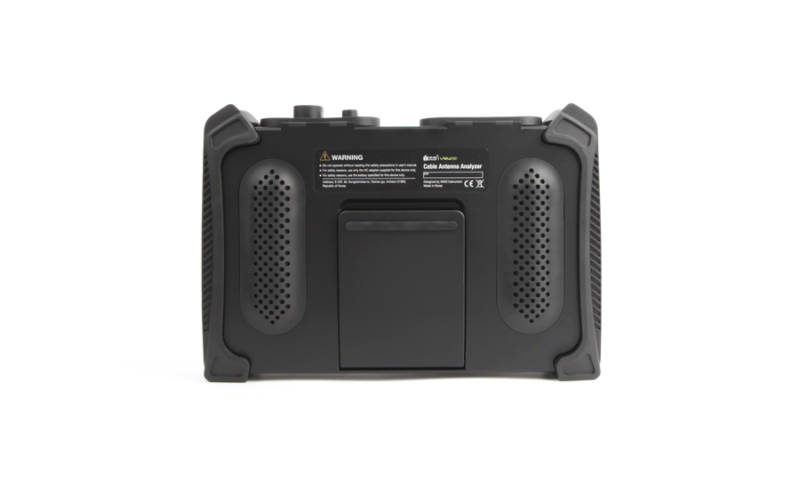

VIEW900



VIEW900

КЛЮЧЕВЫЕ ИЗМЕРЕНИЯ



КСВН   Возвратные потери

КСВН (коэффициент стоячей волны по напряжению) измеряет эффективность передачи энергии антенне, сравнивая параметры падающей и отраженной волн.   Возвратные потери - это потери мощности в возвратном/отраженном сигнале от антенны или кабеля. (отображается в log шкале).

Расстояние до повреждения   Потери в кабеле

Этот тип измерений позволяет определить место неоднородности в кабеле, плохого соединения кабелей и иные повреждения кабельного тракта.   Потери в кабеле - это измерение отраженных потерь в ВЧ кабеле(отображается в log шкале).

Диаграмма Смита   Измеритель СВЧ мощности

Диаграмма Смита предназначенная для согласования импедансов линии путем определения комплексных сопротивлений нагрузки линии по значениям коэффициента бегущей или стоячей волны и фазы коэффициента отражения   Позволяет измерить мощность СВЧ сигнала с помощью подключения внешних измерителей мощности.



Технические характеристики

Наименование Параметр Спецификация
Основные Макс. вх. мощность +25дБм (+33дБм порог повреждения)
  Частотный диапазон 5МГц - 6ГГц
  Погрешность установки частоты <±3ppm
  Разрешение по частоте 10кГц
  Скорость сканирования КСВН: <0.7мс/точка данных
    DTF: < 1.0мс/точка данных
  Количество точек данных 129, 257, 513, 1025, 2049
  Режимы работы дисплея Одинарный и двойной (проведение двух измерений одновременно)
  Тестовый порт N-типа розетка, 50Ω
  Память Внутренняя: 512МБ
  (Кривая/Снимок экрана/Настройки) Внешняя : ограничена объемом памяти USB (32Гб)
КСВН Диапазон обратных потерь 0 - 60 дБ
  Диапазон КСВН 1 - 65
Потери в кабеле Диапазон потерь в кабеле 0 - 30 дБ
Расстояние до Диапазон обратных потерь 0 - 60 дБ
неоднородности Диапазон КСВН 0 - 65
  Измеряемое расстояние 0 - 1,250 м
Помехоустойчивость На частоте +5 дБм
  В канале +15дБм
Общие сведенья Размеры 272 x 188 x 65мм
  Вес 2.1 кг (включая аккумулятор)
  Питание - напряжение и ток 12 VDC, 3.0 A
  Адаптер                 AC Input 100 - 240 V, 1.5 A
                             DC Output 12 VDC, 3.0 A
  Батарея Li-ion 7800 мАч ( 5.5 часов работы при полном заряде аккумулятора )
Рабочие условия  Рабочий диапазон температур -10°C ~ +50°C
применения Диапазон температур хранения -40°C ~ +80°С
  Влажность 95% без конденсации
  Пылевлагозащита IP51

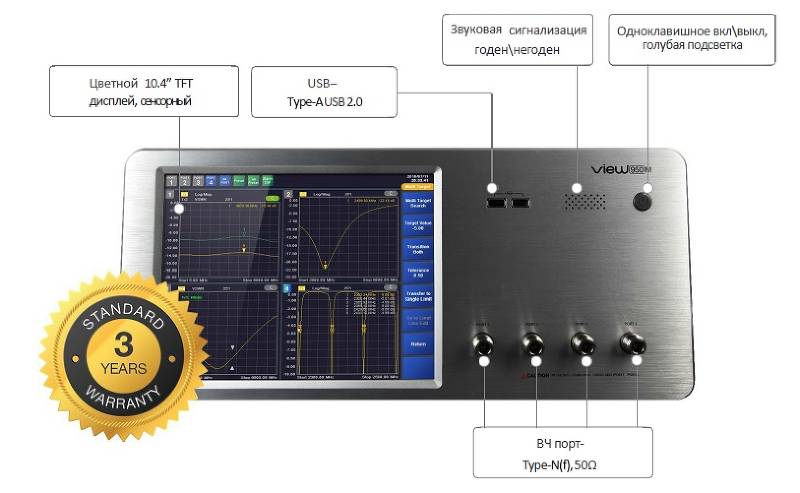

VIEW 950M - ЛУЧШЕЕ РЕШЕНИЕ ДЛЯ МНОГОПОРТОВОГО ТЕСТИРОВАНИЯ



Точное и достоверное тестирование важно для производственного процесса, повышения производительности и снижения затрат. View950M обеспечивает эффективный, быстрый и простой способ проверить качество антенн сотовых телефонов и узлов сотовой связи. Многоканальная развертка обеспечивает измерение 4 портов одновременно для максимальной производительности.


Оборудование обеспечивает надежный и эффективный анализ за счет многофункциональности – автоматизированная многозадачность, быстрый поиск тестовой точки, гибкая конфигурация для измерений, удобная установка предела и редактирование измерительных функций.



Широкий диапазон частот – от 5 МГц до 6 ГГц;
• Оптимизирован для массового производства антенн (КСВН, обратные потери);
• Автоматизированные измерения дляповышения производительности;
• Одновременная развертка 4-х портов;
• 10.4 “TFT цветной дисплей, сенсорный экран;
• Легкий в использовании, дружественный интерфейс;
• Питание 24В постоянного тока.



КЛЮЧЕВЫЕ ОСОБЕННОСТИ

  • Автоматические многозадачные функции для быстрых измерений;
  • Автоматизация измерений, звуковая сигнализация годен/негоден;
  • Автоматическое определение частоты, совпадающей с заданным пользователем значением КСВН;
    Удобная настройка и редактирование одного предела измерений;
  • Гибкая конфигурация для адаптации к измерениям пользователя.



РАСШИРЬТЕ ВАШИ ВОЗМОЖНОСТИ ИЗМЕРЕНИЯ



Опционально модуль расширения VIEW950ME увеличивает количество измерительных портов до 8.
Модуль расширения дает вам возможность проводить проверки много портовых антенн с общим числом портов до 8 . Встроенное программное обеспечение позволяет одновременно проводить измерения на всех 8 портах без каких либо переключений, что исключает какие-либо задержки.



КЛЮЧЕВЫЕ ОСОБЕННОСТИ
•Широкий диапазон частот: от 5 МГц до 6 ГГц;
•Стандартно 2 или 4 порта, опционально гибкая много портоваяконфигурация до 24 портов с модулем расширения;
•Встроенное программное обеспечение автоматизации обеспечивает высокую пропускную способность и настройку пользовательского интерфейса, оптимизированную для производственной среды;
•Модернизация возможна для всех моделей 950 серии в любое время.

СПЕЦИФИКАЦИЯ
Много портовый анализатор КСВН View950Mочень удобен для измерения S-параметров много портовых устройств при крупносерийном производстве или на производственных линиях таких, как производство телефонных антенн.
View950Mоптимально подходит для тестирования пассивных устройств, где особенно важны низкая себестоимость, производительность и малый форм-фактор. Анализатор охватывает широкий диапазон частот от 5 МГц до 6 ГГц и имеет удобный графический интерфейс, а также яркий 10,4-дюймовый ЖК-экран.

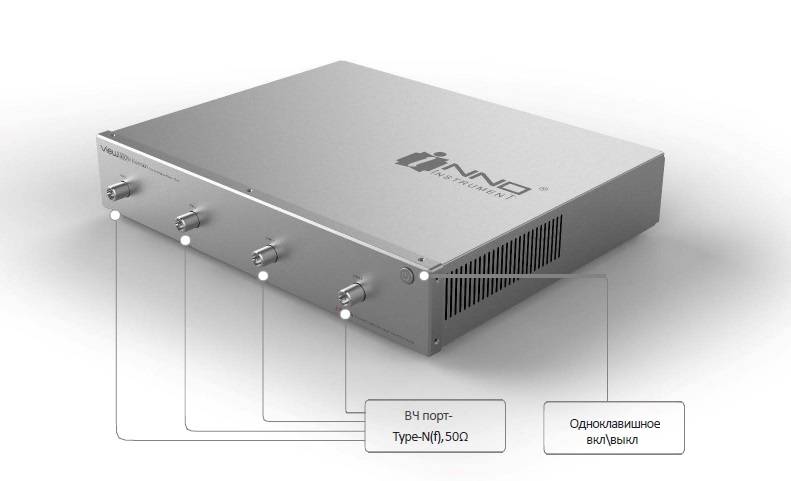

VIEW950M и VIEW950ME

  Характеристика Спецификация

Технические характеристики







































Частотный диапазон 5 МГц ~ 6 ГГц
Количество измерительных портов 4-порта (VIEW950M)
4-порта (VIEW950ME)
Измерения КСВН, возвратные потери (S11,S22)
Разрешение по частоте 10кГц
Диапазон КСВН 1 ~ 65
Диапазон возвратных потерь +60 ~ -60 dB
Разрешение 0.01dB
Входной уровень, Max +25dBm
Выходная мощность -4 dBm
Тестовый порт Type-N (f),50 Ω
Порт КСВН < 1.5
Количество точек данных 251,501,1001,2001
Маркер Макс. 6 (Поиск по нескольким событиям и макс. /мин. значениям)
Скорость сканирования 0.6 мс/точка (сканирование 4-х портов одновременно)
SCPI SCPICommandsAvailable

Общие характеристики









































Дисплей 10.4” TFTцветной, разрешение 800 x 600, сенсорный
Объем памяти SSD(32 ГБ, встроенная)
Операционная система Windows 10
Разъемы (спереди) USB2.0 Type A 2 port
Разъемы (сзади)



10/100Ethernet
USB 2.0 Type A 2 port
36-pin centronics, female
15-pin D-Sub, female, VGA (1920x1200 at 60 Hz)
Питание AC100 to 240V,3.8 A, 50/60 Hz
Выходная мощность DC24V,Max0.5 A
Динамик Зуммер
Размеры 445.2 мм (Ш) X197.2мм (В) X325.8 мм (Г)
Вес 14.5кг(VIEW950M)
10 кг (VIEW950ME)
Рабочая температура 0 °C ~ +50 °C (0 °F ~ +122°F )
Температура хранения -40 °C ~ +80 °C (-40 °F ~ +176°F)



 Site Master

Мощный и, одновременно, простой в использовании Site Master от компании Anritsu становится выбором многих технических специалистов,  работающих в полевых условиях, чаще, чем любые другие переносные анализаторы. Site Master позволяет получать точные и повторяемые результаты измерений в различных областях: VHF, телевещание, пейджинговая связь, наземная мобильная радиосвязь, сотовая связь, GPS, PCS/GSM, 2.5G, 3G, WLAN и WiMAX.



Site Master Частотный диапазон Измерения
Анализатор АФУ Анализатор спектра

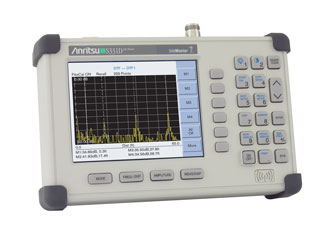

S311D  Анализатор антенно-фидерных трактов

2 МГц – 1600 МГц  Недоступно • Обратные потери
• Прямые потери
• КСВ
• Расстояние до точки дефекта

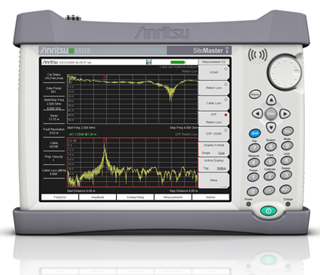

S331E  Анализатор антенно-фидерных трактов

2 МГц – 4 ГГц Недоступно

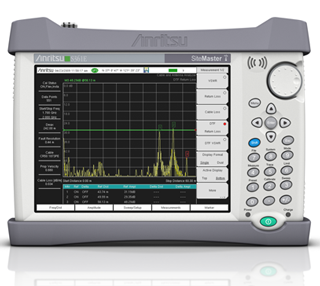

S361E А нализатор антенно-фидерных трактов

2МГц - 6ГГц Недоступно

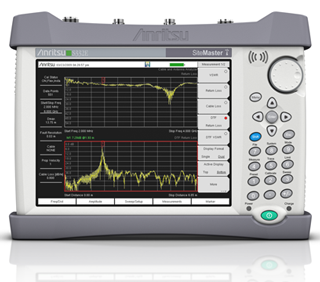

S332E Анализатор антенно-фидерных трактов





2 МГц – 4 ГГц  100 кГц – 4 ГГц

• Обратные потери
• КСВ
• Прямые потери
• Расстояние до точки неоднородности
• Коэффициент мощности по соседнему каналу
• Измерения передатчика Р25 и покрытия (только для S412D)
• Измерения передачи
• Мощность канала




















S362E Анализатор антенно-фидерных трактов

2 Мгц - 6 ГГц 100 кГц - 6 ГГц



















S412D Анализатор антенно-фидерных трактов, анализатор спектра, помех и модуляции P25/iDEN

2 МГц - 1600 Мгц 100 кГц - 1,6 ГГц

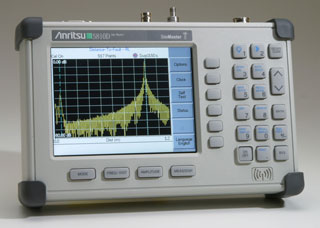

Анализатор широкополосных СВЧ линий передач S810D

2 МГц – 10.5 ГГц  Недоступно • Обратные потери
• Потери в 1-портовом кабеле
• Расстояние до неоднородности
• Потери в 2-портовом кабеле
• КСВН коаксиальных кабелей и волноводов

Портативный СВЧ-анализатор кабелей и антенн S820E

1 МГц до 40 ГГц Недоступно

S412E Векторный анализатор цепей + анализатор спектра

2 МГц - 1,6 ГГц 100 кГц - 1,6 ГГц

• сила электромагнитного поля (используйте калибровочные таблицы антенны);

• мощность в занятой полосе (измеряет от 99% до 1% мощности канала сигнала);

• мощность канала (измерение суммарной мощности в заданной полосе);

• мощность по соседнему каналу;

• аудио демодуляция каналов AM\FM\SSB (широкий или узкий канал FM, AM; верхний или низкий SSB);

• соотношение несущей частоты к помехе;

• эмиссионная маска;

• карта покрытия (требует опцию 0431).



















S331L Анализатор антенно-фидерных трактов

2 МГц – 4 ГГц Недоступно Обратные потери
КСВН
Потери в кабеле
Расстояние до повреждения (Обратные потери)
Расстояние до повреждения (КСВН)
Измерение ВЧ мощности (50 МГц ÷ 4 ГГц)
