Винтовые насосы
|
Винтовые вакуумные насосы производства компании BSC (Baosi vacuum) разработан для предварительной откачки воздуха коррозионных (активных) газов паров жидкостей из вакуумных систем, содержащих твердые частицы (абразив). Данные тип насосов является наиболее надежными и современными средствами для обеспечения безмасляной форвакуумной откачки и могут использоваться как альтернатива водокольцевым и пластинчато-роторным насосам. |
 |
|
Если Вам необходима помощь с подбором вакуумного насоса просьба заполнить опросный лист и прислать его на info@eltm.ru
Технические параметры
|
Модель |
GSD120 |
GSD160 |
GSD250 |
GSD120/600 |
GSD160/1080 |
GSD160/1300 |
|||
|
Скорость откачки |
м3/ч |
120 |
160 |
250 |
600 |
1080 |
1300 |
||
|
Предельное давление остаточных газов |
Па |
≤ 0,5 |
≤ 0,5 |
≤ 1,0 |
≤ 0,1 |
≤ 0,1 |
≤ 0,1 |
||
|
Мощность двигателя ( водяное охлаждение) |
кВт |
5,5 |
5,5 |
7,5 |
2,2+5,5 |
3,7+5,5 |
3,7+5,5 |
||
|
Напряжение ( 3 фазы) |
В |
380-400 |
|||||||
|
Входной фланец |
- |
KF40 |
KF50 |
ISO80 |
ISO100 |
||||
|
Выходной фланец |
- |
KF40 |
|||||||
|
Водяное охлаждение |
Давление |
МПа |
0,2-0,6 |
||||||
|
Поток |
л/мин |
≥4 |
≥5 |
≥4 |
≥4 |
||||
|
Температура |
°С |
5-35 |
|||||||
|
N2 Продувка |
Давление |
МПа |
0,2-0,6 |
||||||
|
Поток |
л/мин |
12-50 |
|||||||
|
Максимальное допустимое давление на выходе |
МПа |
0,14 |
|||||||
|
Уровень шума |
дБ |
≤72 |
≤75 |
≤65 |
≤70 |
||||
|
Температура окружающей среды |
°С |
5-40 |
|||||||
|
Вес |
кг |
273 |
273 |
280 |
378 |
413 |
413 |
||

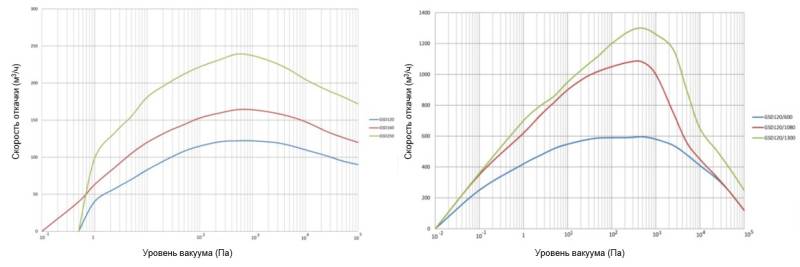

Быстродействие от давления

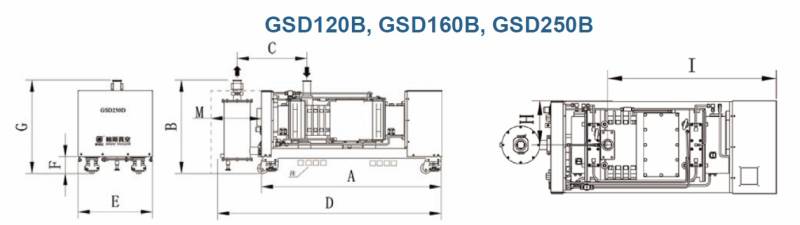

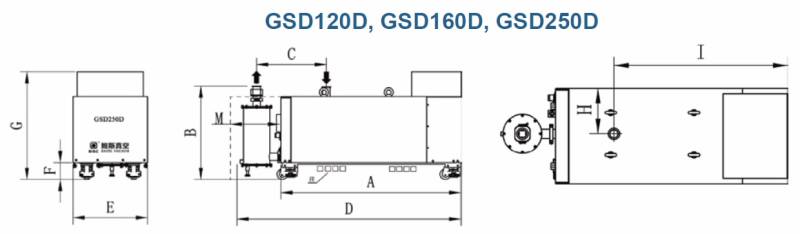

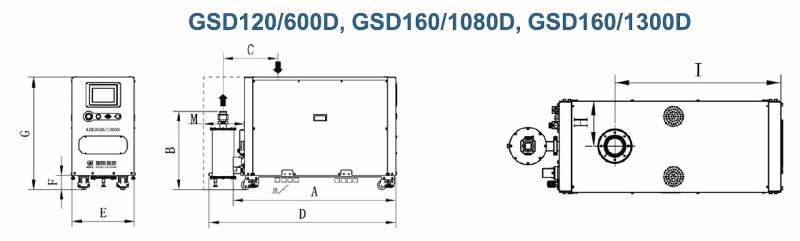

Габаритные характеристики винтовых вакуумных насосов
 |
 |
 |
Габаритные характеристики
|
Модель |
A |
B |
C |
D |
E |
F |
G |
H |
I |
M |
INLET |
OUTLET |
|
GSD120B |
1120 |
560 |
370 |
1350 |
450 |
90 |
560 |
220 |
820 |
300 |
KF40 |
KF40 |
|
GSD160B |
1130 |
560 |
380 |
1360 |
450 |
90 |
560 |
220 |
820 |
300 |
KF40 |
KF40 |
|
GSD250B |
1145 |
560 |
395 |
1375 |
450 |
90 |
560 |
220 |
820 |
300 |
KF40 |
KF40 |
|
GSD120D |
1120 |
560 |
370 |
1350 |
450 |
90 |
650 |
220 |
820 |
300 |
KF40 |
KF40 |
|
GSD160D |
1130 |
560 |
380 |
1360 |
450 |
90 |
650 |
220 |
820 |
300 |
KF40 |
KF40 |
|
GSD250D |
1145 |
560 |
395 |
1375 |
450 |
90 |
650 |
220 |
820 |
300 |
KF40 |
KF40 |
|
GSD120/600D |
1180 |
560 |
370 |
1340 |
450 |
100 |
810 |
220 |
820 |
300 |
ISO80 |
KF40 |
|
GSD160/1080D |
1200 |
560 |
380 |
1350 |
450 |
100 |
830 |
220 |
820 |
300 |
ISO100 |
KF40 |
|
GSD160/1300D |
1200 |
560 |
395 |
1350 |
450 |
100 |
830 |
220 |
820 |
300 |
ISO100 |
KF40 |
