Турбомолекулярные насосы серии GFG-Z с керамическими подшипниками

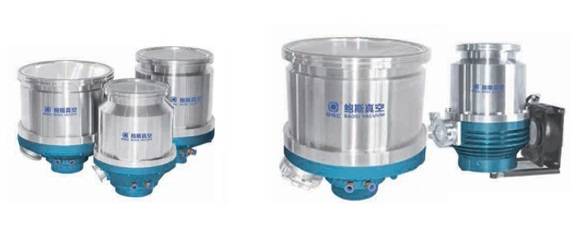

        В турбомолекулярных насосах серии GFG-Z применяются лопасти с переменным поперечным сечением и керамические подшипники с консистентной смазкой позволяющие установку насосов под любым углом.



Если Вам необходима помощь с подбором вакуумного насоса просьба заполнить опросный лист и прислать его на info@eltm.ru



Технические параметры



Модель

        GFG100Z

        GFG300Z

        GFG650Z

      GFG1300Z

      GFG2000Z

Входной фланец

   —

  ISO100

  CF100

   ISO100

  CF100

  ISO160

  CF150

  ISO200

  CF200

  ISO250

  CF250

Выходной фланец

   —

          KF25

             KF25

            KF40

            KF40

            KF50

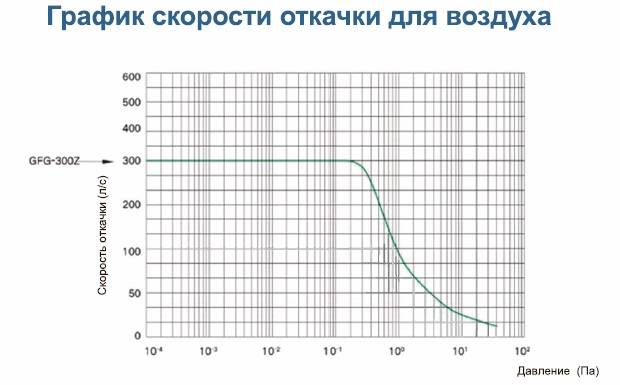

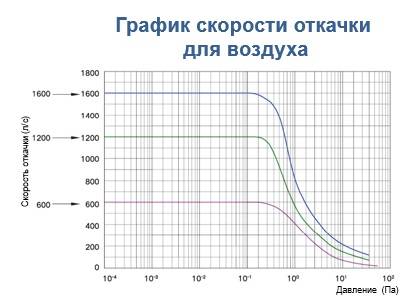

Скорость откачки

  л/с

           100

              300

             650

            1300

            2000

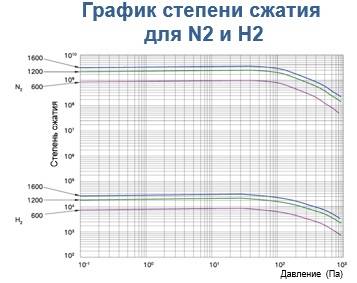

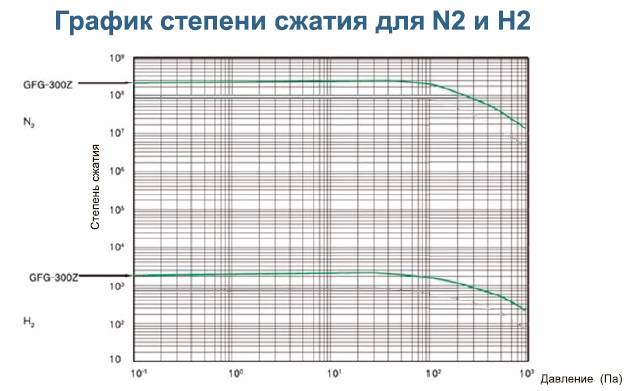

Степень сжатия N2/H2

   —

      1×107 / 8×102

1×108 / 1×103

       1×109 / 1×104

        1×109 / 1×104

        1×109 / 1×104

Предельное давление

  Па

   8×10-7

   3×10-7

    8×10-7

  3×10-7

   3×10-6

  2×10-7

   5×10-7

  8×10-8

   5×10-7

  8×10-8

Скорость вращения

   об/мин

         36000

             33000

             24000

             24000

            24000

Вибрация

  мкм

            —

                —

             ≤ 0.1

             ≤ 0.1

            ≤ 0.1

Время выхода на режим

  мин

           ≤4

               ≤4

               ≤5

               ≤5

              ≤6

Подшипники

   —

                           Керамические с консистентной смазкой

Рекомендуемая скорость откачки форвакуумного насоса

   л/мин

          120

              120

          250 - 500

          500 - 900

              900

Охлаждение

   —

                   Воздушное

                          Воздушное/Водяное

Температура охлаждающей жидкости

  ⁰С

           —

               —

              ≤ 25

             ≤ 25

             ≤ 25

Температура окружающей среды

  ⁰С

        < 38

            < 38

              < 40

             < 40

            < 40

Поток охлаждающей жидкости

л/мин

           —

               —

                 1

                1

                1

Ориентация при монтаже

   —

                                          Любое положение.

Вес

  кг

          ~7

            ~ 11

             ~ 26

            ~ 27

           ~ 30

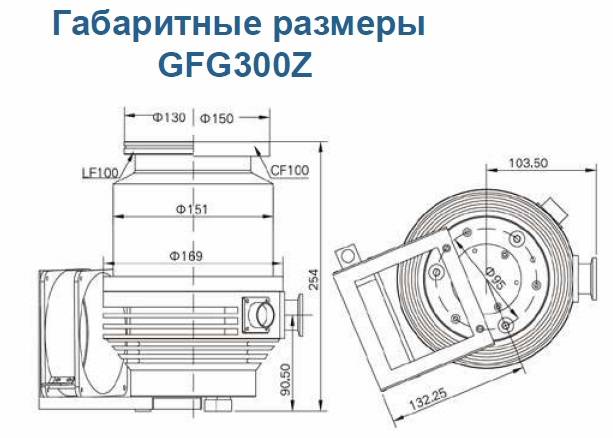

Быстродействие и габаритные характеристики турбомолекулярных насосов  GFG-100Z и GFG-300с керамическими подшипниками







Быстродействие и габаритные характеристики турбомолекулярных насосов cерии GFG-с керамическими подшипниками

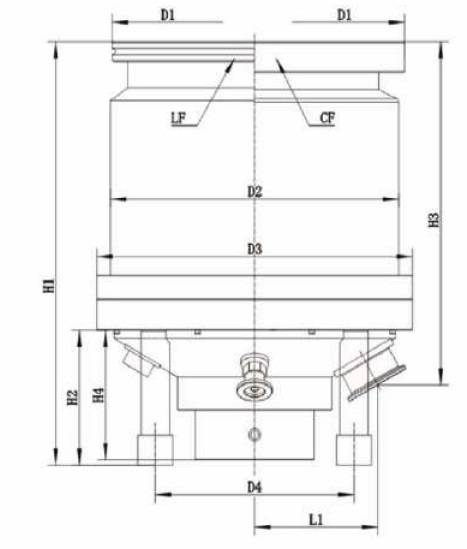

Габаритные характеристики



Модель

                 GFG650Z

Входной фланец

       ISO160

         CF150

D1

          180

            202

D2

          212

            216

D3

        149,2

          149,2

L1

        130,3

          130,3

L2

        143,8

          143,8

H1

        350,6

          348,6

H2

         108

           108

H3

        135,5

          135,5

H4

          85

            85

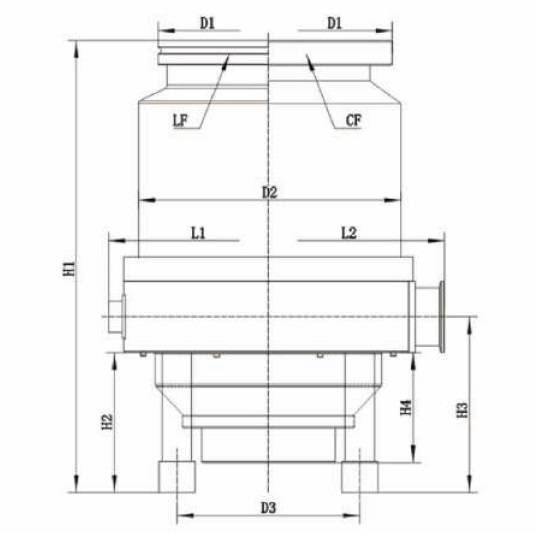

Габаритные характеристики



Модель

             GFG1300Z

             GFG2000Z

Входной фланец

     ISO200

      CF200

     ISO250

     CF250

D1

       240

       253

        290

       305

D2

       243

       243

        274

       274

D3

       266

       245

        296

       296

L1

     167,6

     167,6

        184

       184

L2

     103,7

     103,7

        117

       117

H1

     338,8

     338,8

      313,3

     318,3

H2

       108

       108

        120

       120

H3

     274,5

     274,5

      244,2

     250,5

H4

     103,5

     103,5

      102,5

     102,5
