Пластинчато-роторные насосы Edwards серии EM

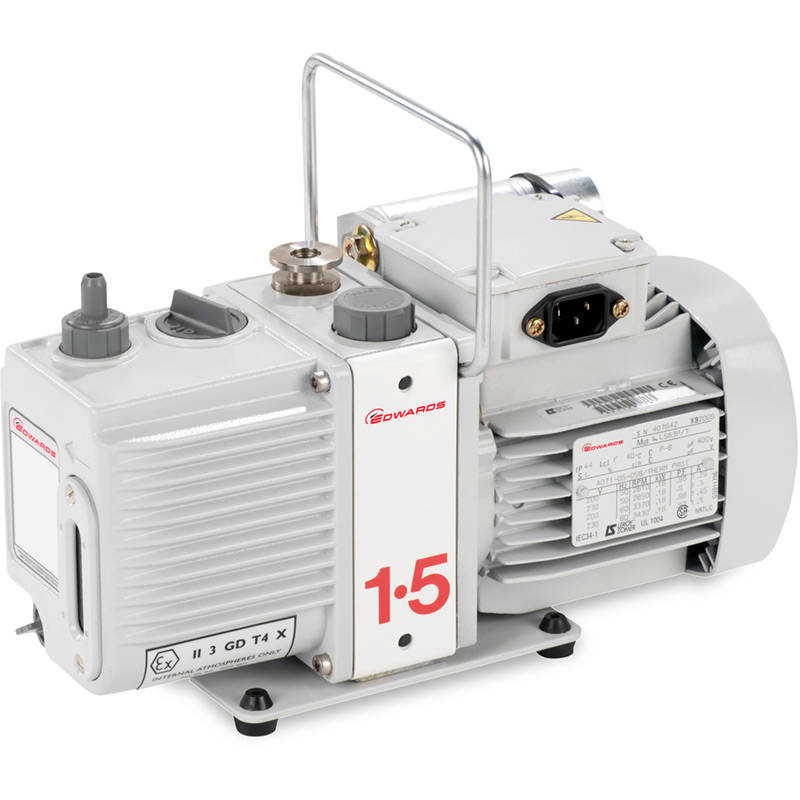

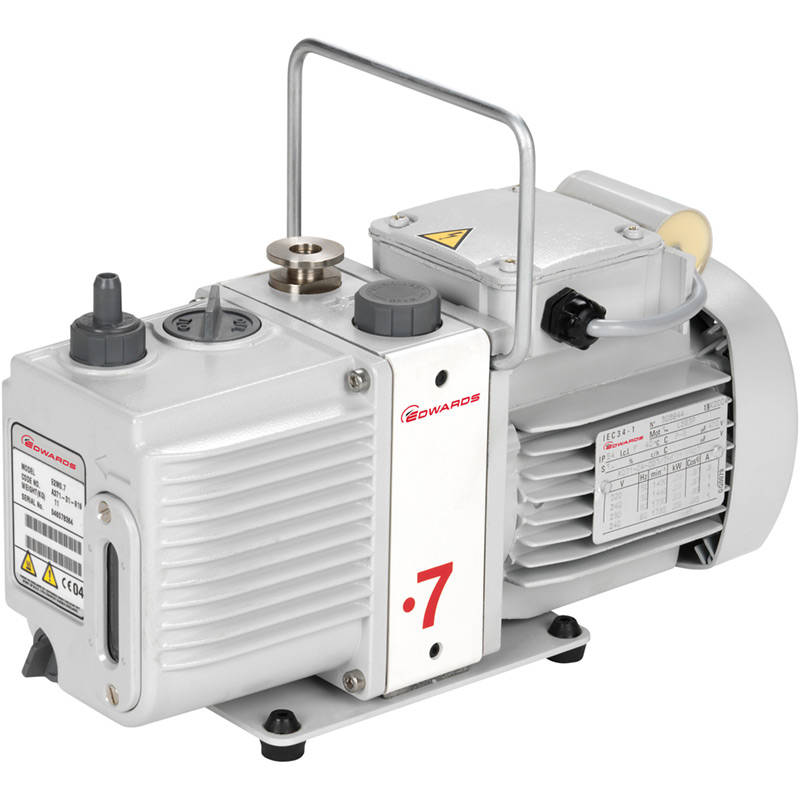

E2M0.7 / 1.5

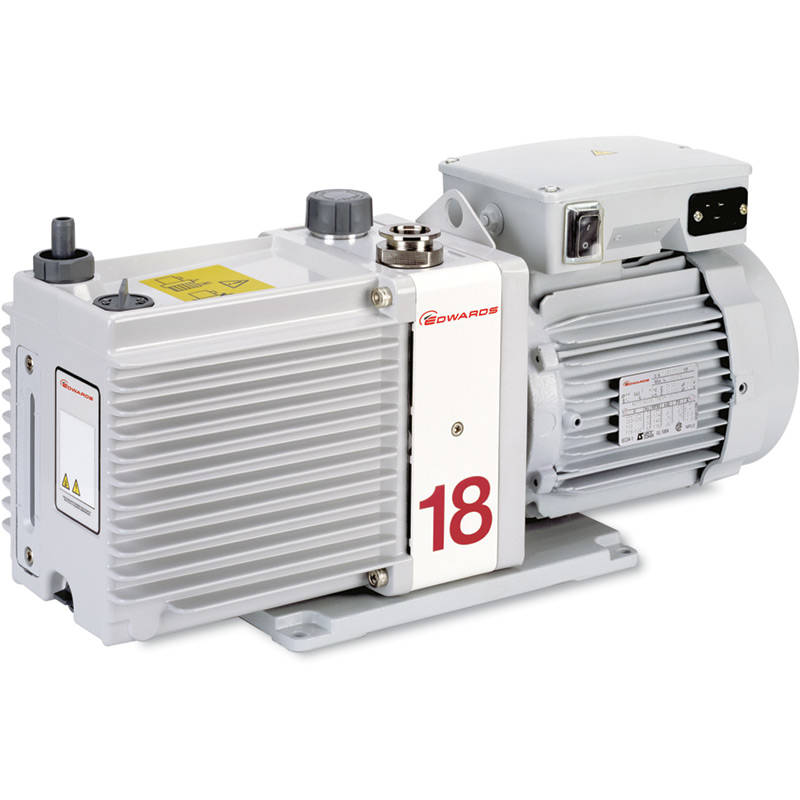

EM18 и EM 28

Насосы E2M0.7 и E2M1.5 представляют собой двухступенчатые шиберные насосы с прямым приводом. Насос имеет масляное уплотнение и рассчитан на надежную и длительную работу. Насос представляет собой отдельно стоящую установку. Привод осуществляется через муфту Oldham полностью закрытым однофазным двигателем с вентиляторным охлаждением. Насос хорошо подходит для научных применений, таких как форвакуумные турбомолекулярные насосы и общих лабораторных применений.



Серия роторных насосов с масляным уплотнением EM, известных своим высоким предельным вакуумом, высокой скоростью откачки, бесшумной работой и способностью справляться с паром, стала отраслевым стандартом для лабораторных и легких промышленных применений. Насос представляет собой отдельно стоящий агрегат с приводом через гибкую муфту от однофазного или трехфазного (четырехполюсного) двигателя.







Особенности и преимущества



Особенности и преимущества

  • E2M0.7 имеет очень низкий уровень звука 43 дБ (A)
  • Насос рассчитан на надежную длительную работу.
  • Компактные размеры
  • Низкое потребление энергии
  • Низкая рабочая температура минимизирует тепловую нагрузку на оборудование
  • Насос отдельно стоящий
  • Двигатели полностью закрыты, охлаждаются вентилятором охлаждения двигателя и защищены устройством тепловой защиты.
  • Смотровое стекло с уплотнительным кольцом по всей высоте для легкой проверки уровня и состояния масла
  • Газобалластный клапан для перекачки водяного пара
  • Соответствует EN61010, CSA, C22.2 и UL61010

  • Насос рассчитан на надежную длительную работу.
  • Устройство защиты от тепловой перегрузки предотвращает перегрев (только однофазный)
  • Привод осуществляется через эластичную муфту от однофазного или трехфазного (четырехполюсного) двигателя.
  • Двигатели полностью закрыты и охлаждаются вентилятором охлаждения двигателя.
  • Смотровое стекло, закрытое уплотнительным кольцом по всей высоте, для легкой проверки уровня и состояния масла
  • Большое смотровое стекло и рабочий диапазон масла



Технические характеристики

Модель насоса

E2M0.7

E2M1.5

E1M18

E2M18

E2M28

Скорость откачки

50 (Гц)
0,21 л / с
0,75 м3 / час

60 (Гц)

0,24 л / с
0,85 м3 / час

50 (Гц)
0,44 л / с
1,60 м3 / час

60 (Гц)
0,56 л / с
2,00 м3 / час

50 (Гц)
4,70 л / с
17,0 м3 / час

60 (Гц)
5,70 л / с
20,4 м3 / час

50 (Гц)
4,70 л / с
17,0 м3 / час

60 (Гц)
5,70 л / с
20,4 м3 / час

50 (Гц)
7,64 л / с
27,5 м3 / час

60 (Гц)
9,20 л / с
33,1 м3 / час

Максимальная скорость
перекачки водяного пара
(с газовым балластом)

8,00 г / час

16,0 г / час

650 г / час

300 г / час

700 г / час

Предельное давление

С газобалластом
2,00 x 10 1 Па
1,50 x 10 -1 Торр

Без газобалласта
7,00 х 10 -2 Па
5,25 х 10 -4 Торр

С газобалластом
2,50 x 10 0 Па
1,88 x 10 -2 Торр

Без газобалласта
5,00 х 10 -2 Па
3,75 х 10 -4 Торр

С газобалластом
6,50 х 10 1 Па
4,88 х 10 -1 Торр

Без газобалласта
6.50 x 10 1 Па
4,87 x 10 -1 Торр

С газобалластом
5,00 x 10 -1 Па
3,70 x 10 -5 Торр

Без газобалласта
1,00 x 10 -2 Па
7,50 x 10 -5 Торр

С газобалластом
2,00 x 10 1 Па
1,50 x 10 -1 Торр

Без газобалласта
1,00 x 10 -2 Па
7,50 x 10 -5 Торр

Способ охлаждения

Конвекция

Конвекция

Конвекция

Конвекция

Конвекция

Мощность, кВт

0,09

0,16

0,75

0,75

0,90

Входной фланец

KF10

KF10

KF25

KF25

KF25

Выходной фланец

11мм

11мм

15 мм NPT

15 мм NPT

15 мм NPT

Объем масла, л

0,32

0,32

1,40

1,05

1,40

Уровень шума, дБ

54,0

54,0

57,0

57,0

57,0

Вес, кг

10,0

10,0

38,0

41,0

44,0

Размеры, мм

323 х 142 х 238

323 х 142 х 239

518 х 241 х 162

518 х 241 х 162
