Турбомолекулярный насос GFG3600



    Рабочее колесо турбомолекулярного насоса GFG3600 оснащено лопастями с переменным поперечным сечением, что повышает прочность, снижает вес ротора, сокращает время разгона, уменьшает механические потери и увеличивает срок службы.



Технические параметры

Модель

           GFG3600

Входной фланец

       —

             ISO400

Выходной фланец

       —

             ISO100

Скорость откачки

      л/с

               3600

Степень сжатия N2/H2

       —

        1×108/5×102

Предельное давление

       Па

               2×10-6

Скорость вращения

    об/мин

              12600

Время выхода на режим

     мин

               ≤ 10

Вибрация

     мкм

             ≤ 0.15

Рекомендуемая скорость откачки форвакуумного насоса

    л/мин

           1800-4200

Температура охлаждающей жидкости

      ⁰С

              ≤ 25

Максимальная температура прогрева

      ⁰С

             ≤ 120

Поток охлаждающей жидкости

      л/мин

                 1

Ориентация при монтаже

       —

       Вертикальное, ±5°

Вес

       кг

             ~ 100

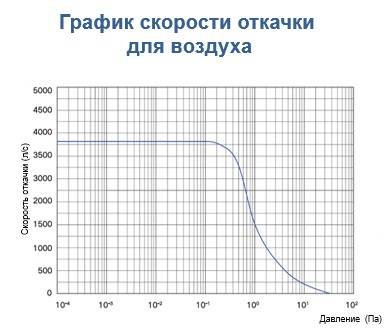

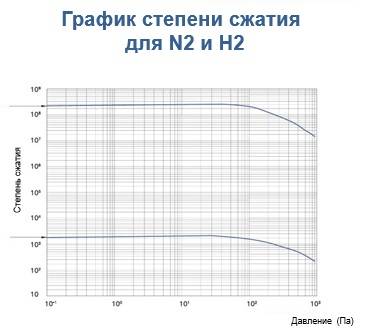

                     Быстродействие турбомолекулярного насоса GFG3600
