Оборудование для исследований солнечных элементов

Общий вид Назначение Общие характеристики

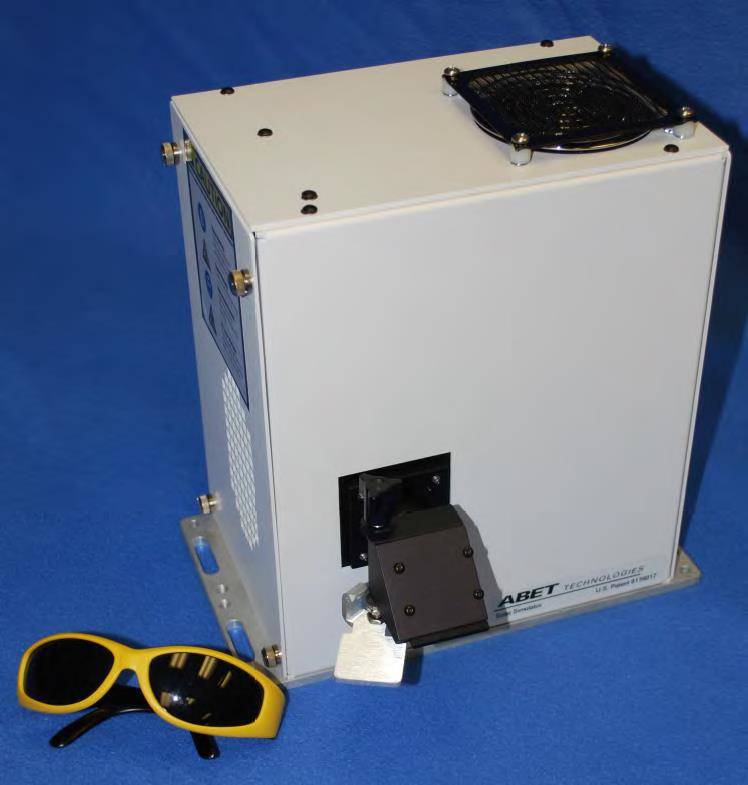

Источники  солнечного света Отдельно стоящее устройство с возможностью встраивания. Конденсатор - F/1. Ксеноновая дуговая лампа 150 Вт. Счетчик времени (включен).  Рабочее расстояние выбирается пользователем.  Горизонтальный выход луча (опциально - другие направления).
Опционально доступны ручной затвор и опция равномерного освещения. Универсальный вход 90-250 В, 50-60 Гц.
Бюджетные имитаторы (симуляторы) солнечного света  Cспектр AM 1,5 G
Размер освещаемого поля: диаметр до 35 мм
Мощность излучения: 1 солнце
Класс: до  AAB
Счетчик времени
Лампа освещения:  Безозоновая  ксеноновая    лампа, 150 Вт  , 1500 ч

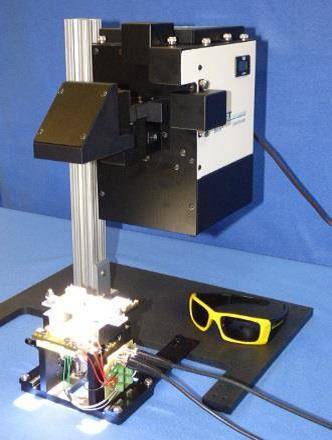

Имитаторы (симуляторы) солнечного света начального уровня Cспектр AM 1,5 G
Размер освещаемого поля: 50 х 50 мм
Мощность излучения: от 0,2 до 1,2/ 20 солнц
Класс AAB
Лампа освещения:  Безозоновая  ксеноновая    лампа, 100 Вт , 1000 ч
В базовую комплектацию включены: ручной затвор, штанга регулирования высоты, вентилятор охлаждения с фильтром HEPA, счетчик времени

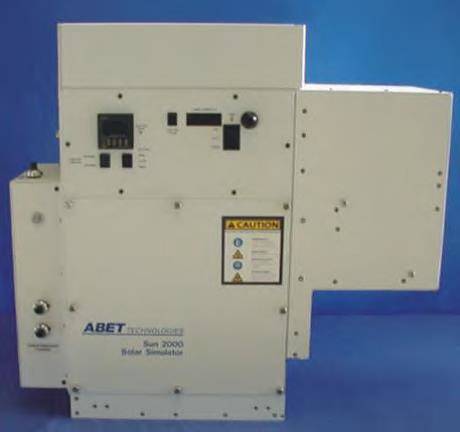

Универсальные имитаторы (симуляторы) солнечного света  (от ультрафиолетового до инфракрасного диапазона) класс AAB Спектр AM 1,5 G , AM 0, AM 1,5D
Hазмер освещаемого поля: от 55 х 55 мм  до 400 х 400 мм
Мощность излучения: от 1 до 20 солнц
Класс AAB
Лампа освещения:  Безозоновая  ксеноновая  лампа, от 150 Вт до 3000 Вт
В базовую комплектацию включены: вентилятор охлаждения с фильтром HEPA, счетчик времени, фильтр AM 1,5G, конденсорная линза N-BK7

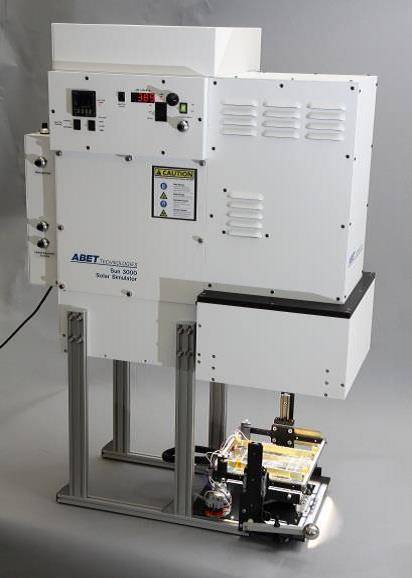

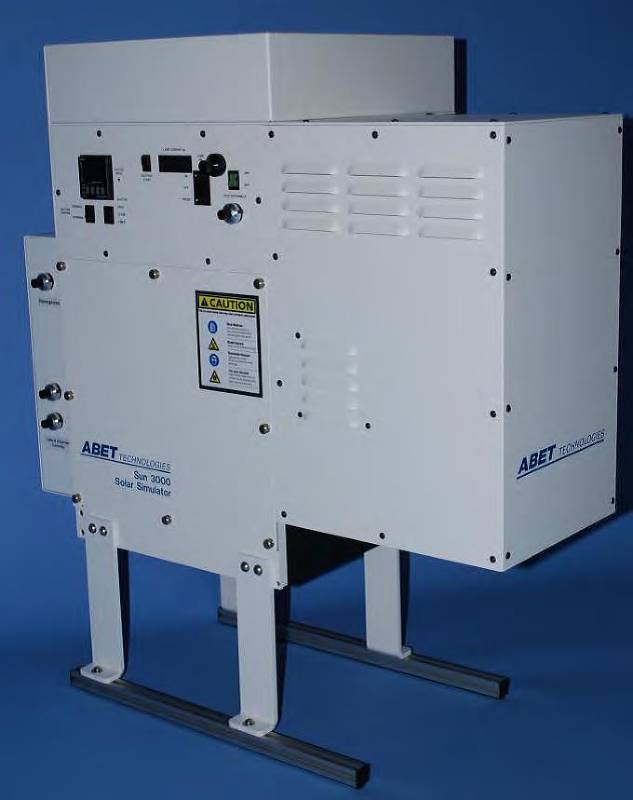

Универсальные имитаторы (симуляторы) солнечного света  (от ультрафиолетового до инфракрасного диапазона) класс AAA Спектр AM 1,5 G , AM 0, AM 1,5D
Размер освещаемого поля: от 55 х 55 мм  до 400 х 400 мм
Мощность излучения: от 1 до 20 солнц
Класс AAA
Лампа освещения:  Безозоновая  ксеноновая  лампа, от 150 Вт до 3000 Вт
В базовую комплектацию включены: вентилятор охлаждения с фильтром HEPA, счетчик времени, фильтр AM 1,5G, конденсорная линза N-BK7
Импульсные имитаторы солнечного излучения большой площади  Спектральный диапазон 400-1100 нм
Спектр AM 1,5G (возможны другие)
Класс АAA
Размер освещаемого поля: 2м × 2М
Мощность излучения : 1 Солнце
Рабочее расстояние: 25-50мм
Длина импульса: 500 мкс при 90% пиковой интенсивности, 2,5 мс при 50% пиковой интенсивности

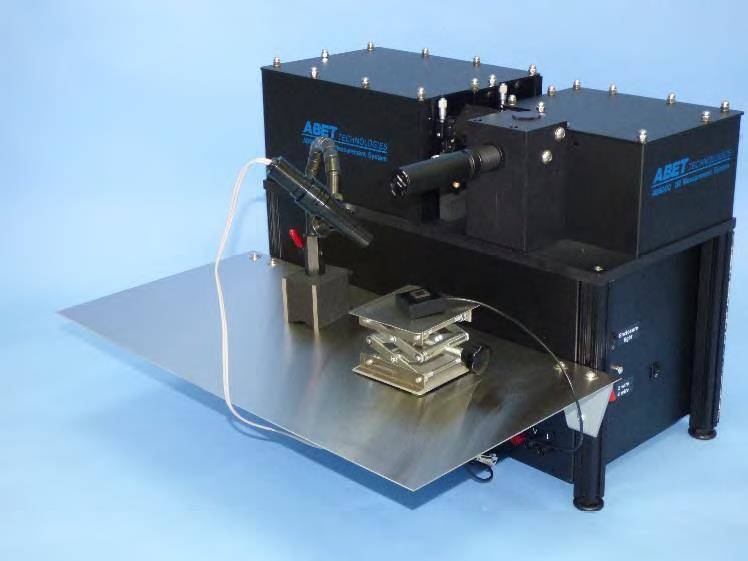

Установки по измерению квантовой эффективности солнечных элементов Измерение внутренней и внешней квантовой эффективности (IQE  и EQE)
Монохроматор прямого привода с двойной решеткой и фокусным расстоянием 250 мм
Спектральный диапазон: от 300 до 1800 нм
Оптический прерыватель DС – 300 Гц
LED и Xe/QTH источники освещения
Модульная конструкция для максимальной гибкости
Встроенные компьютер, двухканальный предусилитель и программное обеспечение
Одно-и многопереходные устройства:poly silicon, c‐Si, mc‐Si, nc-Si, III-V compound
cells; thin film: Perovskites, CdTe, CIS, CIGS, SI; organic polymer, dye
Перестраиваемый свет смещения (белый или многоцветный)
Ток смещения ± 10VDC
Солнечные ячейки с одним или более соединениями
Системы тестирования ВАХ солнечных элементов Имитатор солнечного света AM 1.5G (5 x 5 см)
Источник/измеритель до (5 А)
Ручная зондовая станция
Специализированное ПО для измерения:VOC, ISC, JSC, Vmpp, Impp, FF, Eta, Rsh, Rs, n, Suns over VOC, I vs. time, V vs. time…
Держатели образцов, позиционеры, калибровочные ячейки...
Держатели испытуемых солнечных элементов, эталоны солнечных элементов  Широкий спектр стандартных и нестандартных измерительных приспособлений
Возможность последующего доукомплектования и модернизации
Имитаторы солнечных батарей Максимальный ток 9,3A
Максимальное напряжение 130 В (до 170В по спецзаказу)
Максимальная выходная мощность 1200 Вт.

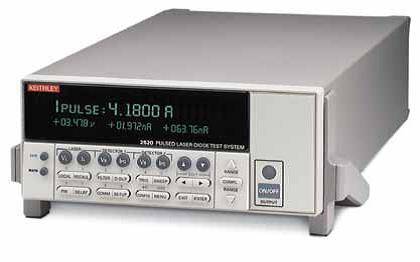

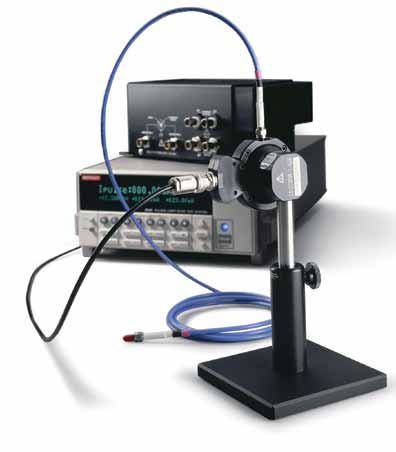

Система тестирования импульсных лазерных диодов с интегрирующим фотометром Точная синхронизация подачи питания и измерений обеспечивает высокую точность даже при
тестировании импульсами с шириной всего 500 нс. Позволяет проводить измерение LIV-характеристик
в импульсном режиме при токе до 5 А и в непрерывном режиме при токе до 1 А.
Двухканальный пикоамперметр для тестирования фотодиодов Измерение токов фотоэлементов в диапазоне от 1 фА до 20 мА с разрешением в 1 фА. Автоматическая компенсация по темновому току. Возможность проводить прямые измерения входной мощности в Вт( при использовании интеграционной сферы)

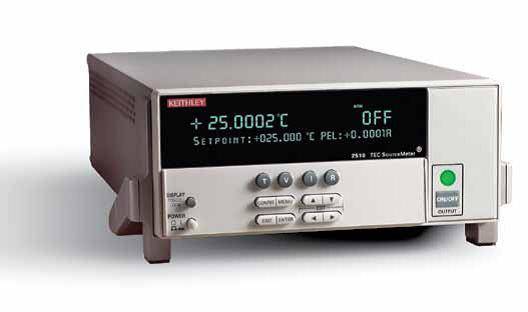

Источник-измеритель с термостабилизацией тестируемого устройства Предназначен для поддержания заданной температуры лазерных диодных модулей
во время тестирования (от –50 °C до +225 °C) с высоким разрешением (±0,001 °C) и стабильностью (±0,005 °C).



Оборудование и материалы для производства солнечных панелей и их испытаний

Расходные материалы для солнечных ячеек
