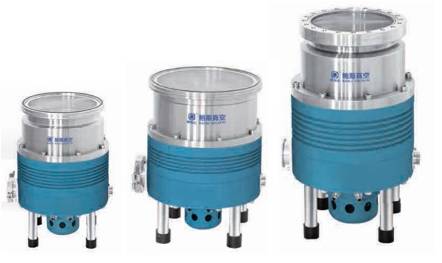

Комбинированные турбомолекулярные насосы серии GFF



       Комбинированные турбомолекулярные насосы представляют собой своего рода механические вакуумные насосы, принцип действия которых основан на передаче дополнительного импульса движения молекулам газа от лопастей вращающегося ротора в направлении откачки.

    Турбомолекулярные насосы BSC состоят из турбомолекулярной и молекулярной ступени дискового типа. Они обладают большой степенью сжатия и скоростью откачки и работают в молекулярном и молекулярно-вязкостном режимах течения газа, иногда в вязкостном.

         Турбомолекулярные насосы находят все более широкое применение, особенно в электронных микроскопах, масс спектрометрии, имитаторах космического пространства, ускорителях частиц, полупроводниковом производстве, лазерах и т.д., где требуется довольно высокая производительность при полном отсутствии загрязнения маслом.



Если Вам необходима помощь с подбором вакуумного насоса просьба заполнить опросный лист и прислать его

на info@eltm.ru



Технические параметры



Модель

              GFF600

                GFF1200

               GFF1600

Входной фланец

      —

     ISO160

      CF150

        ISO200

     CF200

        ISO250

     CF250

Выходной фланец

      —

                KF40

                    KF40

                   KF50

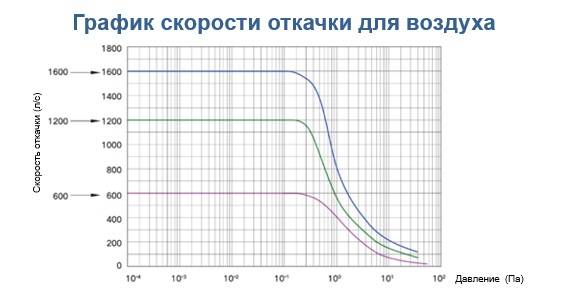

Скорость откачки

     л/с

                 600

                    1200

                   1600

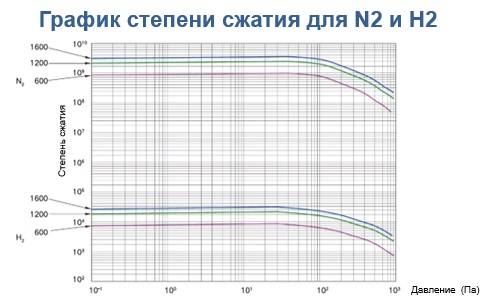

Степень сжатия N2/H2

      —

          1×109/8×103

             1×109/1×104

             1×109/1×104

Предельное давление

     Па

       5×10-7

      8×10-8

          5×10-7

     8×10-8

          5×10-7

      8×10-8

Скорость вращения

    об/мин

               24000

                    24000

                   21000

Время выхода на режим

     мин

               ≤ 4.5

                       ≤5

                      ≤6

Вибрация

     мкм

               ≤ 0.1

                     ≤ 0.1

                   ≤ 0.15

Рекомендуемая скорость     откачки форвакуумного насоса

    л/мин

            250 - 500

                  500 - 900

                      900

Температура охлаждающей жидкости

     ⁰С

               ≤ 20

                      ≤ 20

                     ≤ 20

Максимальная температура прогрева

     ⁰С

              ≤ 120

                     ≤ 120

                    ≤ 120

Поток охлаждающей жидкости

     л/мин

                   1

                          1

                         1

Мощность двигателя

     кВт

              < 0,55

                     < 0,6

                     < 0,7

Напряжение

       В

               AC220

                     AC220

                     AC220

Ориентация при монтаже

      —

             Вертикальное, ±5°

           Вертикальное, ±5°

           Вертикальное, ±5°

Вес

      кг

                ~ 29

                      ~ 34

                      ~ 39

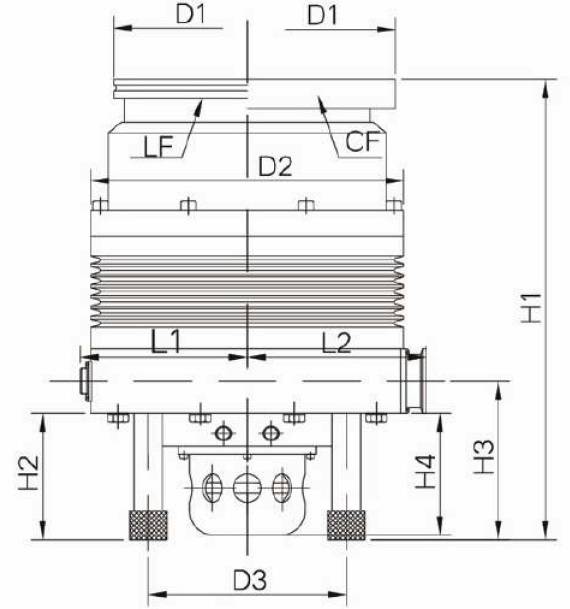

Габаритные характеристики комбинированных турбомолекулярных насосов серии GFF



Габаритные характеристики

Модель

            GFF600

             GFF1200

            GFF1600

Входной фланец

   ISO160

   CF150

   ISO200

     CF200

    ISO250

   CF250

D1

     180

      202

       240

       364

       290

     305

D2

     236

      236

       267

       267

       296

     296

D3

    145,7

     145,7

      167,6

      167,6

      183,8

    183,8

L1

     128

      128

       142

       142

       161

     161

L2

     137

      137

       152

       152

       166

     166

H1

   395,5

     395,5

       393

       393

       394

     394

H2

     108

      108

       108

       108

       110

     110

H3

   135,5

    135,5

     135,5

     135,5

     142,5

   142,5

H4

     104

      104

       104

       104

       104

     104
