T&C Power Conversion, Inc. это инжиниринговая компания, которая специализируется на ряде РЧ продуктов. Продукты включают высокочастотные и низкочастотные РЧ-генераторы и усилители мощности, ВЧ согласующие трансформаторы, и комплектные поставки ВЧ-систем 13.56 МГц и ВЧ-контроллеров.



На протяжении более чем двух десятилетий T&C Power посвящены инновациям радиочастотной продукции во многих областях, включая ультразвук, нанесение тонких пленок, CVD, PVD, производство газовой плазмы.



1. 13,56 МГц ВЧ-системы

Каждая система содержит ВЧ источник питания и ВЧ согласующую сеть



Технические характеристики ВЧ источника питания:



  • От 100 до 2400 Вт
  • 13,56 МГц
  • Версии с креплением на половину стойки или автономные версии
  • С воздушным охлаждением (Воздух и вода 1200 Вт +)
  • Аналоговый и цифровой интерфейс
  • Полное управление генератором и тюнером через переднюю панель
  • Графический интерфейс
  • Включает в себя все необходимые кабели питания/связи и монтажные кронштейны



Технические характеристики ВЧ согласующей сети:



  • От 100 до 2400 Вт
  • 13,56 МГц
  • Версии для монтажа в половину стойки или автономные версии (серия R)
  • Воздушные и вакуумные конденсаторы
  • Аналоговый и цифровой интерфейс
  • Дисплей передней панели для сетевых позиций
  • Контроллер доступен для ручной настройки сети

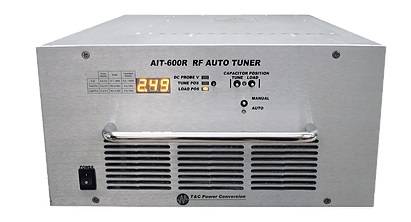

2. РЧ согласующие сети

  • 100 Вт до 2400 Вт
  • 13,56 МГц
  • Версии для монтажа в стойку или автономные версии
  • Сертифицированы CE, UL IEC 61010 2/3rd
  • Совместимы с любым источником питания 13.56 МГц
  • Идеально подходит для радиочастотных генераторов компании T&C.

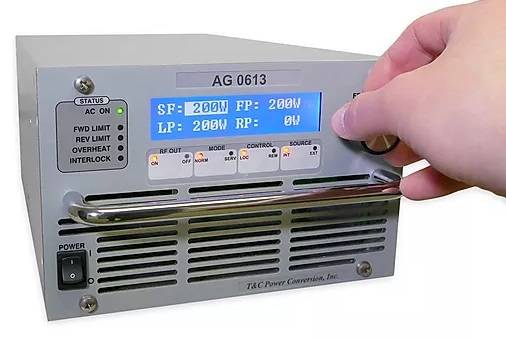

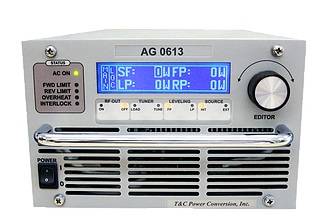

3. РЧ источники питания

  • 100 Вт до 2400 Вт
  • 13,56 МГц
  • Аналоговые/цифровые, RS-232, USB-интерфейсы
  • Низкое гармоническое искажение
  • Автоматическая и ручная регулировка усиления
  • Управление высокоскоростной пульсацией (разрыв)
  • Совместимы с согласующими сетями компании T&C.
  • Программное обеспечение с графическим интерфейсом пользователя (полное управление ПК)
  • Включает в себя все необходимые кабели питания/связи и монтажные кронштейны.
  • Воздушное охлаждение (Воздух и вода 1200 Вт +)
  • Версии с креплением на половину стойки или автономные версии



4. Низкочастотные РЧ Импеданс Трансформаторы

  • От 10 кГц до 3 МГц
  • 100ВТ - 4000ВТ
  • 1 вход, до 7 выходов
  • Повышающие / Понижающие Трансформаторы
  • Импеданс согласующих выходов от 1,2 Ом до 2500 ом
  • Компактный дизайн
  • Совместимость с генераторами и усилителями низкочастотных двигателей T&C класса A 10 кГц - 20 МГц.
  • Совместимость с генераторами и усилителями низкочастотных двигателей класса B 20 кГц - 6 МГц



5. РЧ-коммутатор

РЧ-коммутатор предлагает применение единой системы, состоящей из РЧ источника питания (генератор AG 0x13) и соответствующего сетевого тюнера, и распределяет энергию по нескольким плазменным приложениям. Это позволяет работать с одним источником одновременно.



  • Управляющее напряжение для переключения: 24 В (от 18 до 26 В)
  • Интерфейс: DB-15
  • Номинал разъема HN: 1,5 кВ пик
  • Номинальный ток DC: ≤ 50 A, 2,5 МГц: ≤ 30 A, 13,56 МГц: ≤ 17 A
  • Номинальное напряжение постоянного тока: пик ≤ 12 кВ, 2,5 МГц: пик ≤ 10 кВ, 13,56 МГц: пик ≤ 8 кВ

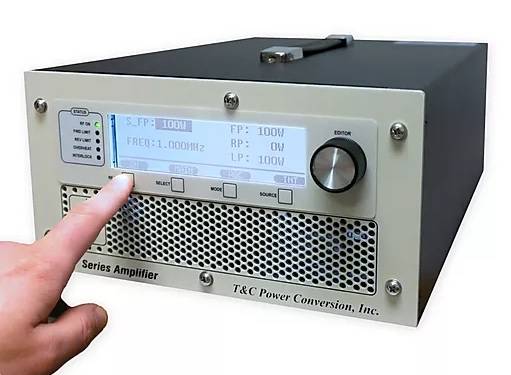

6. Широкополосные РЧ источники питания низкой частоты



6.1 Усилители класса А

Генераторы и усилители РЧ сигнала серии "А" очень распространены для ультразвуковых и общелабораторных приложений.

Они предлагают широкополосные рабочие частоты от 10 кГц до 20 МГц.



6.2 Усилители класса AB

Генераторы и усилители серии АБ класса достигают до 4000 Вт и предлагают рабочие частоты от 10 кГц до 15 МГц. Они очень распространены для ультразвука, промышленного и общего лабораторного применения.



6.3 Генераторы высокого напряжения

Низкочастотные широкополосные  РЧ генераторы / усилители класса " A " предлагают рабочие частоты от 10 кГц до 20 МГц и полезны для ультразвука и общих лабораторных применений.
