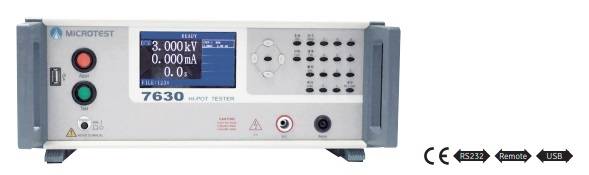

Прецизионная пробойная установка 7630/7631
Ключевые особенности:
- 2/9 каналов (7630/7631);
- Графический LCD дисплей;
- Программируемый интерфейс дистационного управления;
- Встроенная схема разряда;
- Тестирование (Прочность изоляциии, Сопротивление изоляции);
- Обнаружение искрения;
- Регулируемое время нарастания сигналов;
- Измерение истинного среднеквадратичного.
Аксессуары
Комплект поставки:
- Кабель питания;
- Компакт диск с руководством пользователя;
- Кабель для дистанционного управления.
Дополнительно:
- Кабель RS-232;
- Оснастка (F7620);
- Увеличение количества каналов до 8/16;
- Педаль-переключатель (F760001).
Диапазон измерений
| Прочность изоляции при перем. токе | 10В - 5000В |
| Прочность изоляции при пост. токе | 10В - 6000В |
| Сопротивление 10В - 1000В изоляции | 10В - 1000В |
| Искрение | 0 - 20 |
Спецификация
| Параметр | Диапазон | Разрешение | Погрешность |
| Выходное перем. напряжение | 10В-5000В | 1 | ±(3% от установленного + 5В) |
| Выходная частота | 50 / 60Гц | ||
| Верхний предел тока, (мA) | 0,001-31 | 0,001 | ±3% |
| Нижний предел тока, (мA) | 0-30,99 | 0,001 | ±3% |
| Время измерения / Время нарастания |
0,1-999с / 0,1-10с | 0,1 | |
| Искрение | 0-20 | ||
| Выходное пост. напряжение | 10В-6000В | 1 | ±(3% от установленного + 5В) |
| Верхний предел тока, (мA) | 0,001-5 | 0,001 | ±3% |
| Нижний предел тока, (мA) | 0-4,99 | 0,001 | ±3% |
| Время измерения / Время нарастания |
0,1-999с / 0,1-10с | 0,1 | |
| Искрение | 0-5 | ||
| Напряжение сопротивления изоляции |
10В-1000В | 1 | ±(3% от установленного + 5В) |
| Верхний предел измерений, (MОм) |
1-12000 | 1 | 100-500В, 1-1000MОм (±5%) 500-1000В, 2-12000MОм (±5%) |
| Нижний предел измерений, (MОм) | 0-11999 | 1 | |
| Время измерения / Время нарастания |
0,1-999с / 0,1-10с | 0,1 |
Общие сведения
| Питание | Напряжение | 90~264В |
| Частота | 50 / 60Гц ± 5% | |
| Экран | 480*272, 4.3" TFT LCD | |
| Интерфейс | RS-232、PLC Remote、USB Host、USB Device、EXT IO | |
| Удаленное управление | Тест、Отмена | |
| Сигналы PLC | Pass / Fail / HV output / Testing | |
| Флэш-память | 30 установок | |
| Многоступенчатый режим | 16 шагов | |
| Условия эксплуатации | Температура : 5 ~ 40℃、Влажность : 0 ~ 80% | |
| Габариты (Ш*В*Г) | 365x145x430 мм……………7630 435x145x500 мм……………7631 |
|
| Масса | 14 Кг ……………7630 15 Кг ……………7631 |
|
