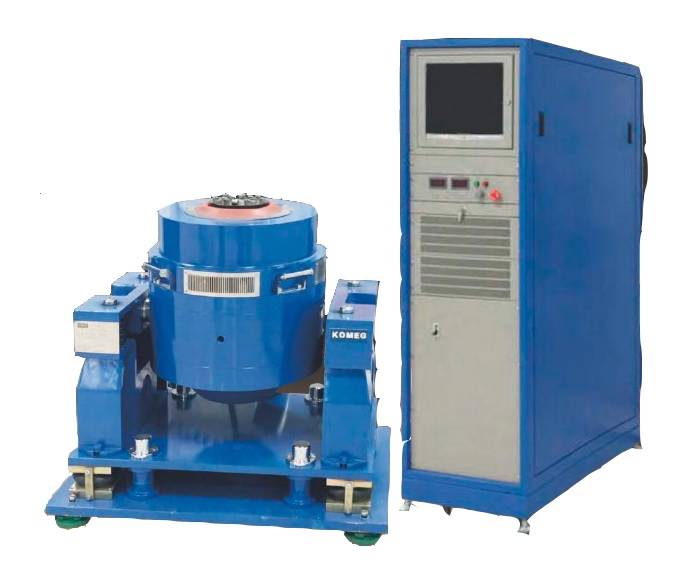

Испытательный вибростенд на электромагнитную вибрацию использует электромагнитную силу для движения стола вверх и вниз, образуя вибрацию. Благодаря широкому частотному диапазону и низким характеристикам искажения формы волны вибрационные испытательные машины широко используются для обнаружения отказов на ранней стадии, моделирования реальных условий, оценки испытания на прочность конструкции продукта. Благодаря уникальному магнитному испытательному столу из магниевого сплава компании KOMEG, полностью исключаются неблагоприятные эффекты высокой энергии магнитного поля на образце. Вибрационные машины имеют широкий спектр применения, а результаты испытаний являются достоверными и надежными. |
Технические характеристики вибростендов для испытания на электромагнитную вибрацию серии K
|
Модель |
K-100B |
K-150B |
K-200B |
K-300B |
K-600B |
K-1000B |
|
|
Параметры машины |
Частотный диапазон (Гц) |
5-4000 |
5-4000 |
5-4000 |
5-4000 |
5-3000 |
5-3000 |
|
Номинальная синусоидальная сила (Н) |
980 |
1470 |
1960 |
2940 |
5880 |
9800 |
|
|
Номинальная случайная тяга (Nrms) |
980 |
1470 |
1960 |
2940 |
5880 |
6680 |
|
|
Максимальное ускорение (м / с2) |
490 |
735 |
980 |
980 |
980 |
1176 |
|
|
Максимальная скорость (м / с) |
1.75 |
1.15 |
1.75 |
1.6 |
1.5 |
2.0 |
|
|
Максимальное смещение (мм) |
25 |
25 |
25 |
25 |
25 |
25 |
|
|
Максимальная нагрузка (кг) |
70 |
70 |
70 |
120 |
200 |
120 |
|
|
Мощность (кВт) |
4.5 |
4.5 |
6.5 |
7.5 |
17 |
20 |
|
|
Мощность |
AC380V±10%, 3PH50HZ |
||||||
|
Вибро-платформа |
Вес тестовых образцов (кг) |
2 |
2 |
2 |
3 |
5.6 |
8.3 |
|
Размер стола (мм) |
Ø110 |
Ø110 |
Ø110 |
Ø150 |
Ø200 |
Ø200 |
|
|
Вес стола (кг) |
320 |
320 |
320 |
320 |
630 |
940 |
|
|
Размер стола (д x ш x в) мм |
660x550x650 |
660x550x650 |
660x550x650 |
730x550x650 |
790x580x660 |
830x680x825 |
|
|
Произ-ность |
Максимальная выходная мощность (кВА) |
1 |
1 |
1 |
3 |
5 |
10 |
|
Вес (кг) |
210 |
210 |
230 |
240 |
270 |
290 |
|
Технические характеристики вибростендов для испытания на электромагнитную вибрацию серии KV
|
Модель |
K-200L |
K-300L |
K-600L |
K-1000L |
K-1500L |
K-2000L |
K-3000L |
K-4000L |
K-5000L |
|
|
Параметры машины |
Частотный диапазон (Гц) |
2-2500 |
2-2500 |
2-2500 |
5-3000 |
5-3000 |
5-3000 |
5-2500 |
5-2500 |
5-2500 |
|
Номинальная синусоидальная сила (Н) |
1960 |
2940 |
5880 |
9800 |
14200 |
19600 |
29400 |
39200 |
49000 |
|
|
Номинальная случайная тяга (Nrms) |
1960 |
2058 |
4116 |
9800 |
14200 |
19600 |
29400 |
39200 |
49000 |
|
|
Максимальное ускорение (м / с2) |
245 |
367 |
490 |
1020 |
784 |
980 |
980 |
980 |
980 |
|
|
Максимальная скорость (м / с) |
1.2 |
1.2 |
1.1 |
2 |
1.85 |
1.85 |
1.7 |
2.0 |
1.5 |
|
|
Максимальное смещение (мм) |
40 |
40 |
51 |
51 |
51 |
51 |
51 |
51 |
51 |
|
|
Максимальная нагрузка (кг) |
140 |
140 |
300 |
140 |
300 |
300 |
500 |
500 |
1000 |
|
|
Мощность (кВт) |
6 |
8 |
11 |
22 |
28 |
33 |
45 |
50 |
76 |
|
|
Мощность |
AC380V±10%, 3PH50HZ |
|||||||||
|
Вибро-платформа |
Вес тестовых образцов (кг) |
8 |
8 |
12 |
9.5 |
18 |
18 |
25 |
35 |
40 |
|
Размер стола (мм) |
Ø230 |
Ø230 |
Ø230 |
Ø200 |
Ø280 |
Ø280 |
Ø320 |
Ø440 |
Ø440 |
|
|
Вес стола (кг) |
350 |
350 |
600 |
950 |
1600 |
1600 |
2000 |
2000 |
3500 |
|
|
Размер стола (д x ш x в) мм |
720x560x670 |
720x560x670 |
790x600x710 |
920x610x790 |
900x790x990 |
900x790x990 |
1000x790x990 |
1000x880x1060 |
1420x1210x110 |
|
|
Произ-ность |
Максимальная выходная мощность (кВА) |
2 |
3 |
5 |
15 |
25 |
25 |
30 |
35 |
45 |
|
Вес (кг) |
210 |
230 |
270 |
290 |
410 |
410 |
410 |
900 |
920 |
|
