Комбинированные турбомолекулярные насосы серии GFF-F с воздушным охлаждением
 |
Параметры производительности и совокупность технических характеристик комбинированных турбомолекулярных насосов с воздушным охлаждением серии GFF-F идентичны комбинированным турбомолекулярным насосам с жидкостным охлаждением. Данные насосы применимы для передвижных откачных постов и приложений, в которых отсутствует замкнутое либо централизованное водоснабжение. |
Если Вам необходима помощь с подбором вакуумного насоса просьба заполнить опросный лист и прислать его на info@eltm.ru
Технические параметры
|
Модель |
GFF600F |
GFF1200F |
GFF1600F |
||||
|
Входной фланец |
— |
ISO160 |
CF150 |
ISO200 |
CF200 |
ISO250 |
CF250 |
|
Выходной фланец |
— |
KF40 |
KF40 |
KF50 |
|||
|

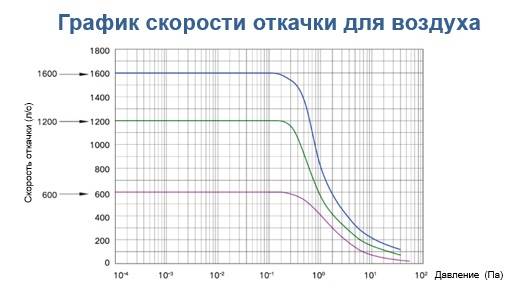

Скорость откачки |
л/с |
600 |
1200 |
1600 |
|||
|

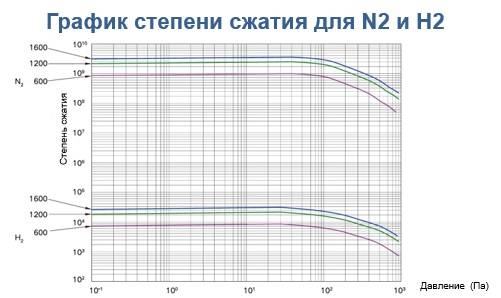

Степень сжатия N2/H2 |
— |
1×109/1×104 |
1×109/1×104 |
1×109/1×104 |
|||
|
Предельное давление |
Па |
5×10-7 |
8×10-8 |
5×10-7 |
8×10-8 |
5×10-7 |
8×10-8 |
|
Скорость вращения |
об/мин |
24000 |
24000 |
21000 |
|||
|
Время выхода на режим |
мин |
≤5 |
≤5 |
≤6 |
|||
|
Вибрация |
мкм |
≤ 0.1 |
≤ 0.1 |
≤ 0.15 |
|||
|
Рекомендуемая скорость откачки форвакуумного насоса |
л/мин |
250 - 500 |
500 - 900 |
900 |
|||
|
Охлаждение |
— |
Воздушное охлаждение (температура окружающей среды ℃37) |
|||||
|
Максимальная температура прогрева |
⁰С |
≤ 120 |
≤ 120 |
≤ 120 |
|||
|
Мощность двигателя |
кВт |
＜ 0,55 |
＜ 0,6 |
＜ 0,7 |
|||
|
Напряжение |
В |
AC220 |
AC220 |
AC220 |
|||
|
Ориентация при монтаже |
— |
Вертикальное, ±5° |
Вертикальное, ±5° |
Вертикальное, ±5° |
|||
|
Вес |
кг |
～ 29 |
～ 35 |
～ 39 |
|||
 |
 |

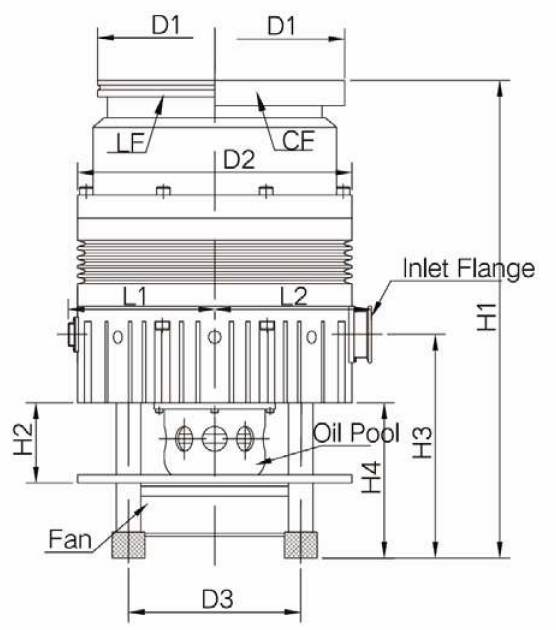

Габаритные харатеристики комбинированных турбомолекулярных насосов серии GFF-F
Габаритные харатеристики
|
Модель |
GFF600 |
GFF1200 |
GFF1600 |
|||
|
Входной фланец |
ISO160 |
CF150 |
ISO200 |
CF200 |
ISO250 |
CF250 |
|
D1 |
180 |
202 |
240 |
364 |
290 |
305 |
|
D2 |
236 |
236 |
267 |
267 |
296 |
296 |
|
D3 |
145,7 |
145,7 |
167,6 |
167,6 |
183,8 |
183,8 |
|
L1 |
128 |
128 |
142 |
142 |
161 |
161 |
|
L2 |
137 |
137 |
152 |
152 |
166 |
166 |
|
H1 |
395,5 |
395,5 |
393 |
393 |
394 |
394 |
|
H2 |
108 |
108 |
108 |
108 |
110 |
110 |
|
H3 |
135,5 |
135,5 |
135,5 |
135,5 |
142,5 |
142,5 |
|
H4 |
104 |
104 |
104 |
104 |
104 |
104 |
